电路设计与电路板设计的区别

电路板设计：电气电路和电子电路板设计。电路主要分为数字电路和模拟电路。

数字电路那可以说是无处不在了，最常见的是生活中所用的电脑，手机还有家电类。模拟电路则多见于电源，驱动及工业模拟控制等。本文只谈及电子电路板设计。

简单粗暴的解释就是，学校里学习的电阻，电容等电子元件符号用线连起来，就是电路设计。

电路板设计：则是依据电路板设计完成的电路图纸（概念），完成电路板实物的平面设计。设计好的数据传给电路板生产商，就可以生产出电路板来了（说的容易...）。

话说到这里，只是对电路设计感兴趣的朋友们请绕行，以免耽误宝贵的时间。

那么首先说一说啥子是电路板吧，无论是电路设计还是电路板设计都是为了制造出电路板服务的。

给个图片先

图1 电路板的长相

这应该是款控制类的小型电路板，图像不是很清晰。

如果大家有时间把电视遥控器后盖打开，就可以更直观的看到相对简单一些的电路板了。

电路板制造工程的简要介绍

有人曾问我，只是对电路板进行设计，有必要对电路板的制造工艺进行深入理解吗？当然是有必要的了！！！

原因很简单：在这里打个比喻，街头上的人物画师如果对人体没有充分的了解，那么画出来的你将是多么的惨不忍睹啊

先发个四层板的制作工程，程序会因电路板的生产厂的实际条件而有所不同，在这里不做深究。

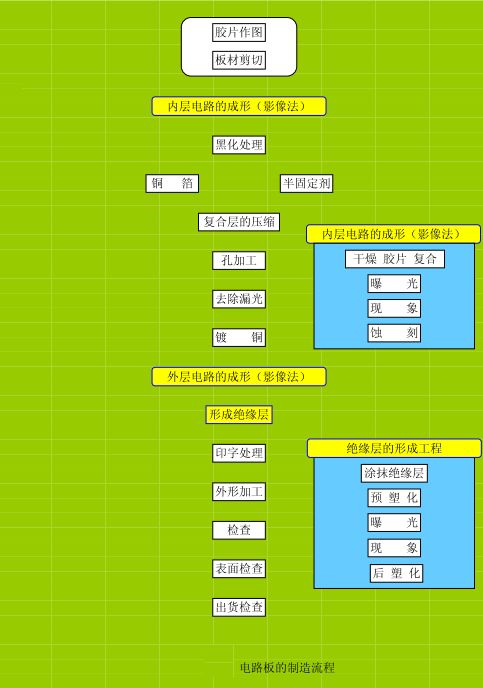

图2 电路板的制造流程

因为是依葫芦画瓢，如有错误还望纠正。

因为时间关系，今天先写到这里，后续会对电路板的制造流程的各个环节进行详细的讲解。
