电路板是如何设计出来的

1、首先是选型，选型的意思就是选择我们电路板电路里面所用到的电子元器件。

　　电子元器件分为很多种，常见的有电阻、电容、IC等，都有各种耐压各种封装的电子元器件，做电路板设计首先需要选择我们应该在板子上放什么样的元电子器件，是插件的还是贴片的电子元件等等。

2、选好每个电子元器件的型号之后就可以进行电路原理图的设计了。

　　原理图设计需要用到一些常用的原理图设计软件，比如orCAD。其实每个原理图设计软件都是大同小异，步骤方法都是差不多的。下面带你了解原理图的设计的简单步骤。

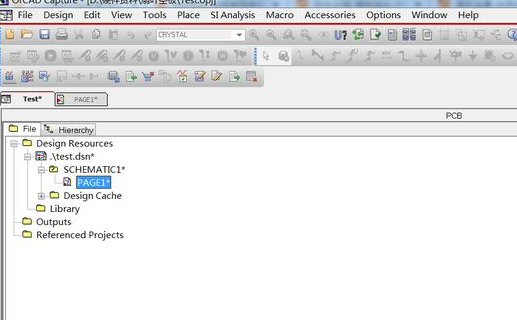

　　（1）打开orCAD设计软件，单击【File】，选择【New】，选择【Project】，新建一个项目工程文件，如图所示一个新的工程文件创建成功了。

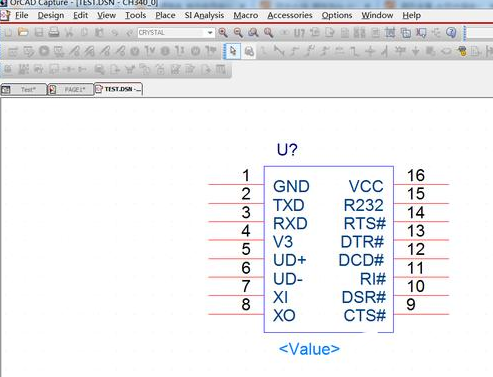

　　（2）原理图库里面没有的元件封装先创建一个原理图库，方法是单击【File】，选择【New】，选择【Library】，然后根据电子元器件的数据手册放置对应的引脚即可。

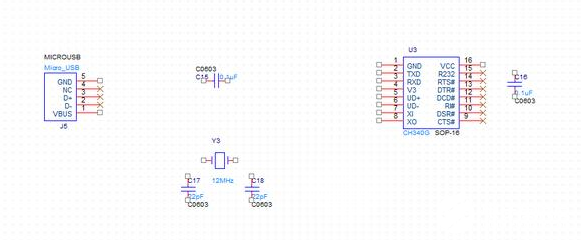

　　（3）从软件自带的元器件库里面调用封装库，在原理图绘图区域合适的位置摆放元件符号，单击【Place】，然后单【Part】即可放置元器件，如图所示。

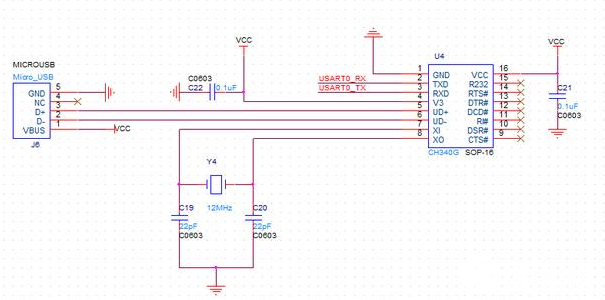

　　（4）将各个元件用导线连接起来，使得每个元器件之间形成一个个的电路回路，如图所示。

　　USB转TTL

　　最后给每个元器件添加上封装信息就可以完成原理图的设计过程了，设计好了原理图之后就生产一个.asc的网表文件，原理图的设计就是为了得到这个网表文件，而这个网表文件是PCB各个元件连接的桥梁，至关重要，关乎设计的成败。

　　3、PCB设计（PrintedCircuitBoard，也就是印制电路板的意思），最后进行PCB设计就可以完成整个电路板的设计过程了。

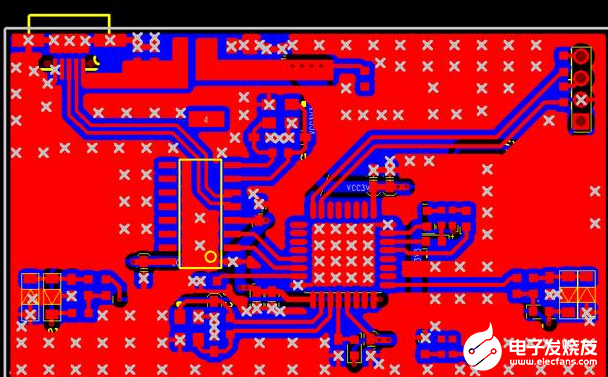

　　PCB设计可以大致分为五个步骤：元器件封装库设计、元件布局、布线、优化、DRC检查。下面就是一个设计好的简单的PCB文件，通过这个设计好的文件相关的资料发送到板厂就可以帮我们做出来这个电路板了。

　　单板PCB

　　需要PCB外发做回来的电路板是空的，也就是没有贴电子元器件的，这个时候就需要我们自己或者让工厂将电子元器件焊接到空的电路板上就可以完成电路板的制作了。
