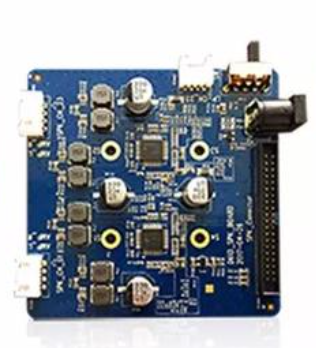

晶晨半导体AmlogicT972微型投影仪主板电路板设计
晶晨半导体AmlogicT972微型投影仪主板电路板设计
产品类型 微型投影仪主板
产品类型 微型投影仪主板
主控平台 Amlogic（晶晨半导体）
型号 T972
投影芯片 DPP3436
光机驱动芯片
DPP3436+PAD3000电源管理
DPP3436+PAD3000电源管理
设计主要注意点
1：满足Amlogic硬件设计指南
1：满足Amlogic硬件设计指南
2：考虑到DDR需要用到原厂的软件驱动，DDR部分严格套用原厂的DOME板，否则原厂不提供技术支持
3：满足消费类通用设计规范
4：满足PAD3000的设计要求
5：考虑好DC-电源管理-LED座子-电池 这一块的电源回路问题以及散热问题
6：考虑好DC-BATT这块的充电电路以及Change电路处理。做到路径小，抗干扰强
7：针对光机驱动芯片设计上考虑好干扰问题，例如预留屏蔽罩等处理方式
基本工艺参数
板厚：1.6mm
板厚：1.6mm
尺寸：130*130mm
层数：8层
