PCB设计如何实现金色字？

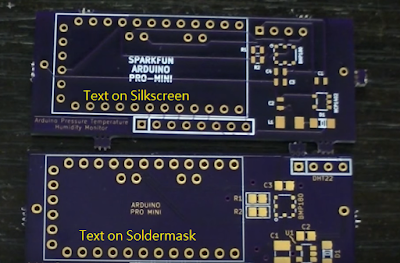

一般情况下PCB设计， PCB上文字/线条只是放在Silkscreen 层， 不论是在Front或是back。若要放在Soldermask也是可以的。放在Soldermask 文字上会比较锐利、清盺且是金色的颜色。
为什么是金色， 因为字雕刻在防焊层，其下方底下是就是铜箔，所以是金色的颜色。
要做到Soldermask 上有金色字， 表示要在刻文字的下方，先铺好一块铜箔区域。再用PCB设计软件， 找到类似 "Fill zone"的工具 ， 然后不必关连到任何一个pad ，形成 isolated zone， 因为只是为了有金色字。
