工业控制板EMB8600I-RS232接口电路设计

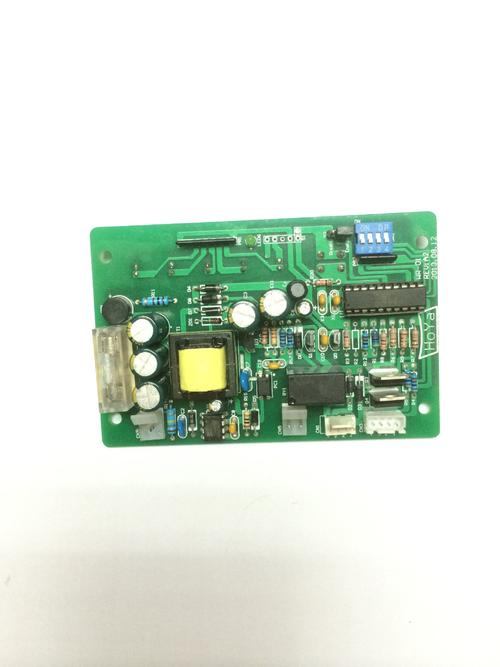

工业控制板在工业设备中通常叫电源控制板，电源控制板又常可分为中频电源控制板和高频电源控制板。中频电源控制板通常接在可控硅中频电源上和其他的中频工业设备配合使用，如中频电炉，中频淬火机床，中频锻造等等。而高频电源中采用的高频控制板又可分为IGBT和KGPS,IGBT电源高频由于其节能型，所以IGBT高频板被广泛用于高频机中。常见工业设备的控制板有：数控石板雕刻机控制板、塑胶定型机控制板、液体灌装机控制板、不干胶模切机控制板、自动钻孔机控制板、自动攻丝机控制板、定位贴标机控制板、超声波清洗机控制板等；

工业控制板EMB8600I-RS232接口电路设计

(1) JP8为4路RS232通信接口

(2)说明：

本工业控制板提供4路RS232通信口，其中串口3与EMB8106G DTU通信口共同占用UART3(通过J13选择)、串口4与RS485通信口共同占用UART4，不能同时应用。

TX是串口发送数据端，RX串口接收数据端；

选择应用串口4时：R85要安装，R86不安装；选择应用RS485通信时：R85不安装，R86要安装；

默认应用RS485通信；

选择应用串口3时：J13跳线帽插到RS232端；选择应用与EMB8106G DTU通信时：J13跳线帽插到

DTU端；默认应用串口3通信；
