EMB8612IA工业控制板

工业控制板在工业设备中通常叫电源控制板，电源控制板又常可分为中频电源控制板和高频电源控制板。中频电源控制板通常接在可控硅中频电源上和其他的中频工业设备配合使用，如中频电炉，中频淬火机床，中频锻造等等。而高频电源中采用的高频控制板又可分为IGBT和KGPS,IGBT电源高频由于其节能型，所以IGBT高频板被广泛用于高频机中。常见工业设备的控制板有：数控石板雕刻机控制板、塑胶定型机控制板、液体灌装机控制板、不干胶模切机控制板、自动钻孔机控制板、自动攻丝机控制板、定位贴标机控制板、超声波清洗机控制板等；

MB8612IA是为工业控制而研发的一款高性能工业控制板。本控制板采用ST公司的32bit Cortex-M3内核ARM STM32F103ZE作为核心控制器。该控制板可以使...

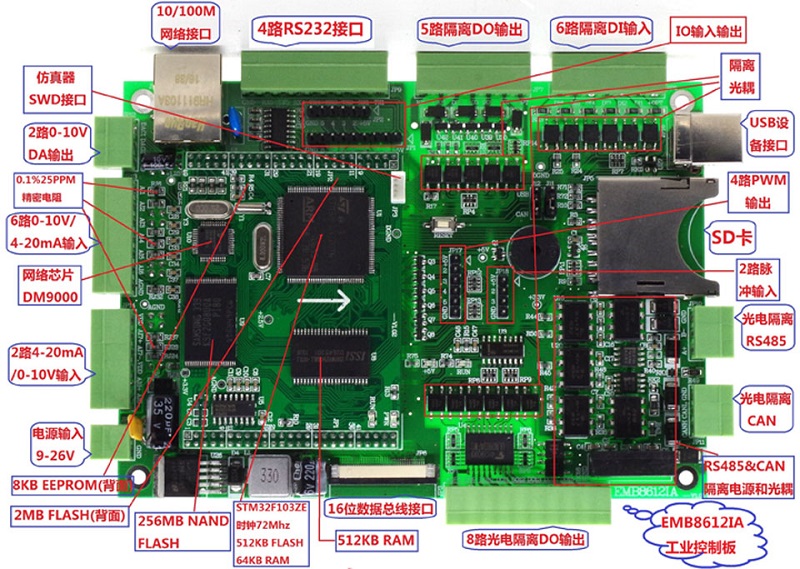

主要硬件接口特性

（1）MCU为ST公司STM32F103ZET6，512KB程序FLASH、64KB RAM、最高72MIPS执行速度；

（2）板载512KB RAM (IS62WV26256)；

（3）板载8KB EEPROM (AT24C64)；

（4）板载2MB数据FLASH(AT45DB161D）；

（5）板载256MB NAND FLASH(K9F2G08U0B）；

（6）RTC时钟，只需外接电池座实现带停电保护功能；

（7）1个PWR电源指示灯及1个运行指示灯；

（6）13路光耦隔离输出，8路加ULN2803驱动，5路加MOS可以直接驱动继电器；

（7）5路光耦隔离输入，支持5V、12V、24V电压输入；

（7）2路高速PWM信号输出；2路高速脉冲信号输入；

（8） 8路12位AD转换，其中6路单端输入，信号量程0~+5V/0~+10V/-5~+5V//-10~+10V/0~20mA； 2路4~20mA电流环输入或差分输入(信号量程0~+5V/0~+10V/-5~+5V/-10~+10V)；

（9）2路12位DA输出，输出信号范围0~+10V；

（10）4路RS232通讯接口；

（10）1路带光耦隔离RS485（半双工）通讯接口；

（12）1路带光耦隔离CAN通信接口，支持CAN2.0A和CAN2.0B；

（13）1个USB2.0从机接口通信(与CAN不能同时使用)；

（14）1个SD卡读写接口；

（15）一个10/100M(DM9000A)自适应以太网络接口；

（16）扩展16位总线输出接口，可以直接驱动各种彩色TFT LCD，支持SPI触摸屏；

（17）内置独立看门狗，确保系统永远不死机；

（18）REF3025产生2.5V电压基准，精度：±5mV、50ppm；

（19）+9V~+26V供电，SWD调试接口；

（20）核心模块4层工业PCB板设计，底板尺寸140mm*100mm；

（21）全部选用工业级器件，适用环境温度-30～70℃；
